PCB STRIPBOARD UNTUK PROJECT RANGKAIAN DIGITAL DAN MIKROKONTROLER
PCB atau Printed Circuit Board adalah papan rangkaian tercetak yang menghubungkan kaki komponen elektronik tanpa kabel. PCB berupa lembaran non konduktor yang biasanya terbuat dari pertinax atau ada juga terbuat dari fiber yang di beri lapisan tembaga dan kemudian di proses dan dibentuk untuk menghubungkan kaki komponen. Ukuran ketebalan PCB 35 micrometer dan ada juga yang 17-18 mikrometer.
Gambar 1 - PCB
PCB menurut lapisan tembaganya dibagi menjadi 3
1. Satu lapis (yang umum dikenal)
2. Dua lapis atas dan bawah
3. Multi lapis ( lebih dari 2 lapis)
PCB yang beredar dipasaran terdiri dari :
1. PCB Polos,
yaitu PCB yang belum melalui proses pelarutan dan PCB ini nantinya diproses baik secara perorangan untuk keperluan proyek elektronik atau pun diproses masal untuk dijual.
Gambar 2 - PCB Polos
2.PCB berlubang,
PCB ini sudah mengalami proses pelarutan dan di beri lubang dan untuk menghubungkan antar kaki komponen menggunakan kabel. PCB jenis ini biasanya digunakan untuk proyek eletronik sederhana
Gambar 3 - PCB Berlubang
PCB yang sudah mengalami proses pelarutan dengan bentuk lapisan tembaga garis memanjang dan telah diberi lubang.
Gambar 4 - PCB Stripboard
Bagi anda yang mempunyai punya hobi elektronik arus kecil khususnya digital atau mikrokontroler ( lebih lengkap kunjungi blog ini ) stripboard ini cocok sekali untuk anda, kenapa stripboard sangat pas untuk keperluan proyek digital dan mikrokontroler ? karena Jarak antar garis dan jarak antar lubang telah disesuaikan dengan kaki komponen digital sehingga mudah dalam pemasangan dan tidak terlalu banyak tambahan kabel untuk menyambung antar kaki komponen. Selain itu Stripboard ini mudah dipotong untuk mengikuti dimensi rangkaian yang kita buat karena sudah berlubang dan bahan yg digunakan pun tidak terlalu tebal.
Gambar 5 - PCB Stripboard

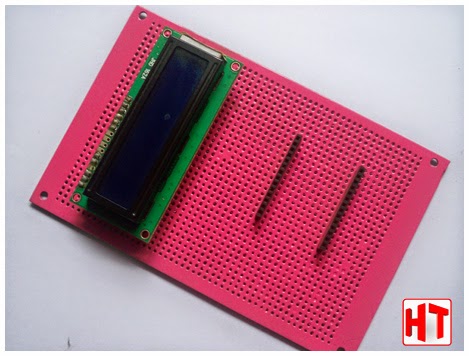

Gambar 6 - PCB Stripboard dengan Rangkaian LCD
Gambar 7 - PCB Stripboard dengan Rangkaian Mikrokontroler
